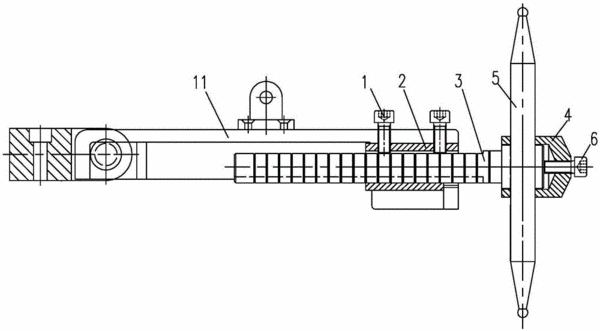

摘要：本實用新型公開了一種柱面精磨拋光機夾具，其包括鎖緊套，鎖緊套設置有套接孔和鎖緊螺孔，套接孔和鎖緊螺孔相通，鎖緊套通過套接孔套接在頂針座設置有頂針插孔的一端，在套接孔的側壁上設置有供頂針穿過的鎖緊孔，鎖緊螺孔內旋擰有抵靠在頂針座端面的頂針鎖緊螺釘；由于增設了鎖緊套，使對頂針的壓緊方式有點接觸變為線接觸或面接觸，降低了頂真晃動的可能性。本實用新型還提供了一種柱面精磨拋光機，其安裝有上述任一柱面精磨拋光機夾具，安裝有上述柱面精磨拋光機夾具后，該拋光機的夾具可為頂針提供穩固的壓力，保證柱面精磨拋光機在工作時，頂針不會因工件運動而產生不必要的晃動，保證了拋光機能夠穩定地工作。
- 專利類型實用新型
- 申請人中科院南京耐爾思光電儀器有限公司;
- 發明人謝德海;侯孝賢;
- 地址211316 江蘇省南京市高淳區開發區花山路23號
- 申請號CN201520937767.7
- 申請時間2015年11月19日
- 申請公布號CN205111581U
- 申請公布時間2016年03月30日
- 分類號B24B41/06(2012.01)I;
