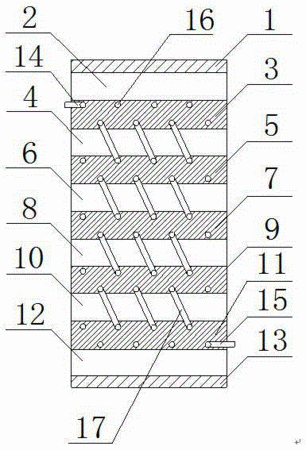

摘要：本實用新型公開一種十二層PCB板的散熱結構，包括上層銅箔、下層銅箔以及五層疊加的線路板層，所述上層銅箔和所述下層銅箔分別設置于五層所述線路板層的上下兩端，每層所述線路板層中設置有散熱管，每層所述散熱管之間通過連接管連接，所述下層銅箔與所述線路板層之間設置有第六PP膠層。本實用新型提供一種十二層PCB板的散熱結構，通過在板芯內設置微小散熱管，并且在PCB板的兩側設置可以在散熱管內通入和排出散熱材料的散熱入口端和散熱排出端，有效的緩解板芯上線路散發的熱量；本實用新型具有結構簡單、性能穩定和使用壽命較長的優點。
- 專利類型實用新型
- 申請人深圳華強聚豐電子科技有限公司;
- 發明人饒漢新;
- 地址518000 廣東省深圳市福田區梅林工業區梅秀路1-1號華強云產業園3棟301
- 申請號CN201520979843.0
- 申請時間2015年12月01日
- 申請公布號CN205179502U
- 申請公布時間2016年04月20日
- 分類號H05K1/02(2006.01)I;
