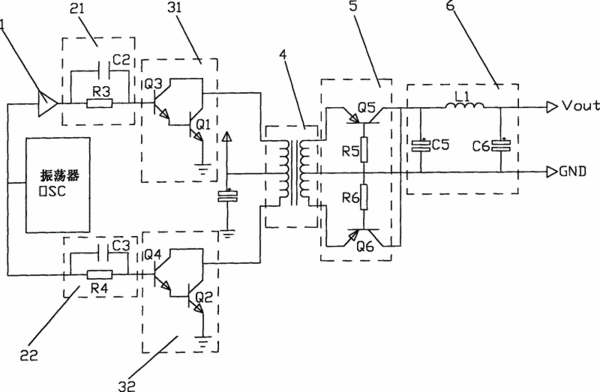

摘要:一種隔離型DC-DC變換器,包括振蕩器OSC、反相器、一號微分電路、二號微分電路、一號開關管功率變換電路、二號開關管功率變換電路、儲能變壓器、同步整流電路及濾波電路,所述振蕩器OSC輸出端通過導線依次與反相器、一號微分電路、一號開關管功率變換電路、儲能變壓電路、二號開關管功率變換電路、二號微分電路串聯連接并返回到振蕩器OSC輸出端,儲能變壓器通過導線與同步整流電路、濾波電路串聯連接。本實用新型制造成本低,轉換效率高。
- 專利類型實用新型
- 申請人廣東雅達電子股份有限公司;
- 發明人黃曉明;
- 地址517000 廣東省河源市高埔崗雅達工業園廣東雅達電子股份有限公司
- 申請號CN201020639632.X
- 申請時間2010年11月25日
- 申請公布號CN201860264U
- 申請公布時間2011年06月08日
- 分類號H02M3/28(2006.01)I;H02M3/335(2006.01)I;
