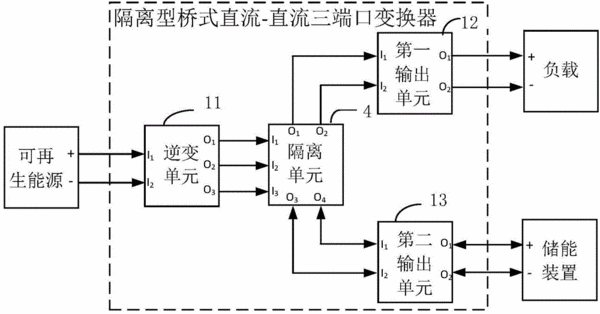

摘要：本發明公開了一種隔離型橋式三端口直流變換器，包括逆變單元、隔離單元、第一輸出單元和第二輸出單元；逆變單元的一側端口用于連接可再生能源，另一側端口連接隔離單元；第一輸出單元的一側端口連接隔離單元，另一側端口用于連接負載；第二輸出單元的一側端口連接隔離單元，另一側端口用于連接儲能裝置；其中，隔離單元采用兩個三繞組變壓器構成，兩個三繞組變壓器的原邊繞組串聯，兩個副邊繞組分組交叉并互相反向串聯，使輸出端口與儲能裝置端口分享互補的脈沖，消除了可再生能源、儲能裝置和負載這三端之間的環流并減少了由環流帶來的能量損耗。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人陳宇;張鵬程;康勇;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510372076.1
- 申請時間2015年06月30日
- 申請公布號CN104935167A
- 申請公布時間2015年09月23日
- 分類號H02M3/28(2006.01)I;
