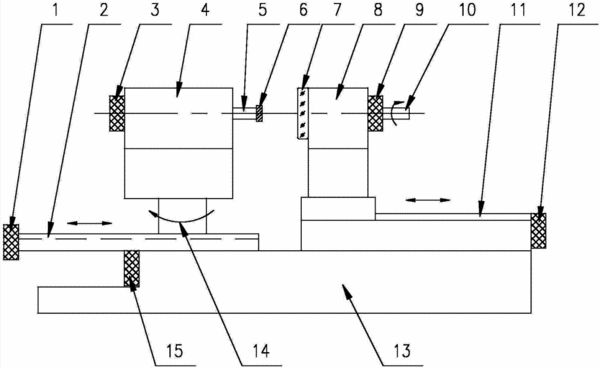

摘要:磨制非球面光學鏡面的數控磨鏡機,磨頭座上設有磨頭旋轉軸,磨頭安裝在該旋轉軸上;磨頭旋轉電機帶動其旋轉;磨頭座安裝在極徑平移臺上,磨頭座平移電機帶動磨頭座在極徑平移臺上平移;極角軸電機帶動極角軸旋轉;磨鏡機底座上設有鏡坯座,由鏡坯座平移電機帶動其平移;鏡坯旋轉軸安裝在鏡坯座上,鏡坯固定在鏡坯旋轉軸上由鏡坯旋轉電機帶動其旋轉;磨頭旋轉電機、磨頭座平移電機、極角軸電機、鏡坯座平移電機與鏡坯旋轉電機由控制系統的電腦進行數字化控制;特征是磨頭座是通過極角旋轉軸安裝在極徑平移臺上,形成下平移-上旋轉的極坐標運動系統。本實用新型結構穩定,剛性高,可以更高轉速轉動,不影響鏡面振動,加工質量更好、速度更快。
- 專利類型實用新型
- 申請人中科院南京天文儀器有限公司;
- 發明人朱慶生;鄭鋒華;周小軍;周筱敏;成春連;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201320645380.5
- 申請時間2013年10月18日
- 申請公布號CN203566450U
- 申請公布時間2014年04月30日
- 分類號B24B13/00(2006.01)I;B24B47/04(2006.01)I;B24B51/00(2006.01)I;
