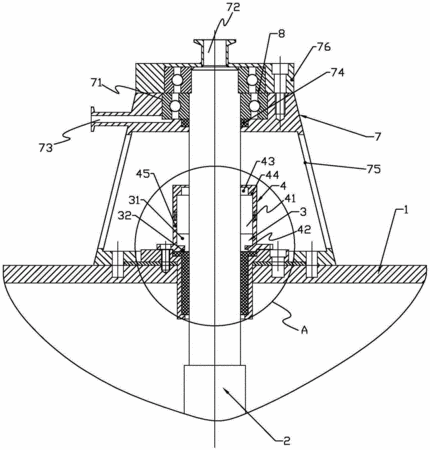

摘要:本實用新型涉及一種旋轉精餾裝置的轉軸安裝結構,包括殼體以及轉軸,殼體上設有供轉軸穿過的安裝座孔,轉軸插裝在殼體的安裝座孔內,殼體上設有實現殼體與轉軸之間動密封配合的機械密封件,所述的機械密封件外罩有油浴潤滑套,轉軸穿過油浴潤滑套,油浴潤滑套內設有供潤滑油存儲的油浴腔,所述機械密封件的動環置于油浴腔內,油浴潤滑套的底部設有通向油浴腔的靜環安裝孔槽,機械密封件的靜環定位嵌裝在靜環安裝孔槽內,油浴潤滑套的油浴腔靠近殼體的一端口經機械密封件密封,油浴潤滑套另一端口與轉軸動密封配合。本實用新型與現有技術相比,將機械密封件外罩有油浴潤滑套,機械密封件帶防護,具有結構簡單、工作可靠的優點。
- 專利類型實用新型
- 申請人浙江創興化工設備有限公司;
- 發明人朱尼生;朱建偉;朱珊偉;
- 地址325000 浙江省溫州市龍灣區高新園區紀風路155號
- 申請號CN201520882431.5
- 申請時間2015年11月06日
- 申請公布號CN205095445U
- 申請公布時間2016年03月23日
- 分類號B01D3/38(2006.01)I;
