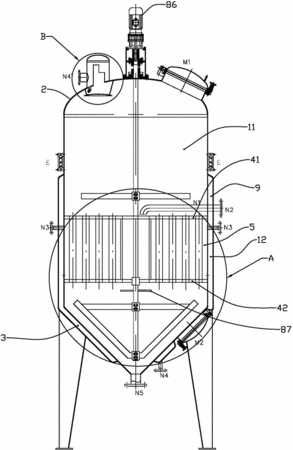

摘要:本實用新型公開了一種用于含鹽廢水分離的攪拌蒸發器,包括罐體、罐頂和罐底,罐體包括與罐頂連接的罐體上部、以及與罐底連接的罐體下部,罐體設有進料口、出料口、汽化口和攪拌裝置,罐底設有檢修人口,罐體還設有第一刮板和第二刮板,兩個刮板均設有刮板通孔,兩個刮板之間設有密閉的蒸汽腔,蒸汽腔設有蒸汽進口和冷凝水口,蒸汽腔中設有軸向排列的若干蒸發管,蒸發管的上下端分別與第一刮板和第二刮板上的刮板通孔連通,蒸發管與蒸發管之間具有流動空隙,第二刮板與罐底之間設有回流腔,回流腔與第二刮板的刮板通孔連通,回流腔和罐頂均設有溫度計,攪拌裝置包括攪拌軸,攪拌軸位于罐底部分設有攪拌槳葉。本實用新型具有蒸發分離效果好的優點。
- 專利類型實用新型
- 申請人浙江創興化工設備有限公司;
- 發明人朱尼生;
- 地址325000 浙江省溫州市龍灣區高新園區紀風路155號
- 申請號CN201520329220.9
- 申請時間2015年05月20日
- 申請公布號CN204815718U
- 申請公布時間2015年12月02日
- 分類號B01D1/14(2006.01)I;B01D1/30(2006.01)I;C02F1/04(2006.01)I;
