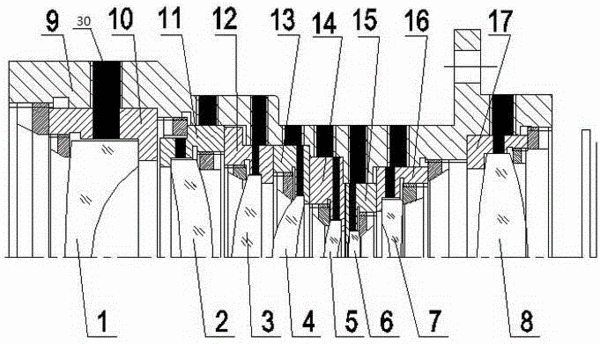

摘要:本實用新型公開了一種航天用光學鏡頭,包括LC9鋁合金主鏡筒,LC9鋁合金主鏡筒內依次設有多個光學件,對應每個光學件設置有用于裝光學件的托框和用于固定光學件的內壓圈,還包括用于固定托框的外壓圈,光學件通過硅橡膠層固定在主鏡筒內。本實用新型的航天用光學鏡頭重量輕,其零件全部采用穩定性高、比剛度高、強度高的LC9鋁合金復合材料;另外,其結構耐沖擊,其主鏡筒的壁厚不少于3mm,因此即使遇到一定的沖擊,本實用新型航天用光學鏡頭仍能保持很好的使用性能,即使用性能穩定;最后,通過在平行于光軸方向線切割托框和壓圈的內孔來保證每兩片光學件間的空氣能夠流通出去,從而實現真空狀態下通氣,用于維持鏡筒內壓強平衡。
- 專利類型實用新型
- 申請人茂萊(南京)儀器有限公司;
- 發明人李靜;
- 地址211102 江蘇省南京市江寧經濟技術開發區鋪崗街398號
- 申請號CN201520823672.2
- 申請時間2015年10月23日
- 申請公布號CN205067836U
- 申請公布時間2016年03月02日
- 分類號G02B7/02(2006.01)I;
