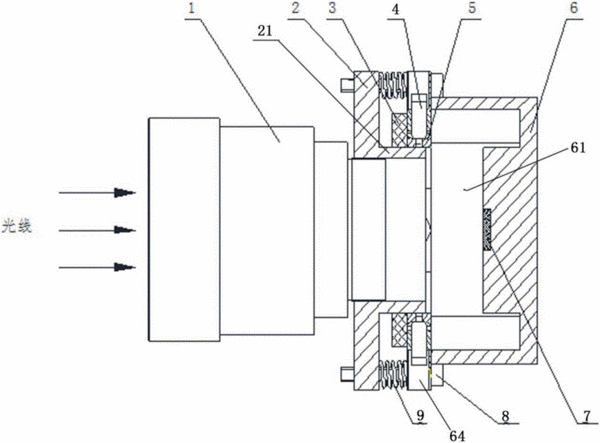

摘要：本發明公開了一種高精度光路調節機構，光線經過鏡頭進入光學器件，鏡頭固定在鏡頭座上，光學器件安裝座經過焦距調節螺釘固定，同時，由于彈簧的作用，使光學器件安裝座與鏡頭之間的距離固定。然后調節調節螺釘，使調節件緊貼鏡頭安裝座，最終調節件共同約束光學器件安裝座，使之前后移動并帶動光學器件時，只能沿著鏡頭安裝座的中心，即鏡頭的中心前后移動。由于焦距調節螺釘的螺距非常小，當轉動一個小角度時，光學器件前后移動距離非常小，而彈簧起到穩定的作用，從而精確調節光學器件。
- 專利類型發明專利
- 申請人公安部第一研究所;北京中盾安民分析技術有限公司;
- 發明人常海龍;孫丹;
- 地址100048 北京市海淀區首都體育館南路1號
- 申請號CN201610828739.0
- 申請時間2016年09月18日
- 申請公布號CN106125252A
- 申請公布時間2016年11月16日
- 分類號G02B7/02(2006.01)I;G02B7/04(2006.01)I;
