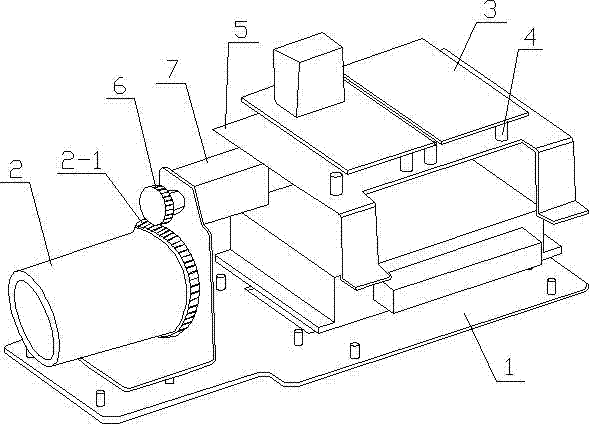

摘要：本實用新型提供一種激光變焦照明器的內部結構，屬于照明器結構技術領域，其結構包括激光器、鏡筒和透鏡，還包括底板支架和齒輪嚙合旋轉結構；所述激光器固定設置在底板支架上；所述鏡筒軸連接在底板支架上，鏡筒的內表面設置有螺紋，透鏡配合安裝在鏡筒內部的螺紋上，鏡筒的外表面環形設置有齒，并與齒輪嚙合旋轉結構配合嚙合；還包括控制激光器和齒輪嚙合旋轉結構的電路板，所述電路板通過固定柱固定于電路板支架上，電路板支架固定于底板支架上。本實用新型在現有結構的基礎上增設了底板支架和電路板支架，并將激光器和步進電機螺栓固定在底板支架上，將電路板通過固定柱固定于電路板支架上，布置合理，排列有序，減小了體積，節省了安裝時間。
- 專利類型實用新型
- 申請人浪潮集團有限公司;
- 發明人陳永強;梁華勇;于治樓;
- 地址250100 山東省濟南市浪潮路1036號
- 申請號CN201420807865.4
- 申請時間2014年12月19日
- 申請公布號CN204269900U
- 申請公布時間2015年04月15日
- 分類號G02B7/02(2006.01)I;
