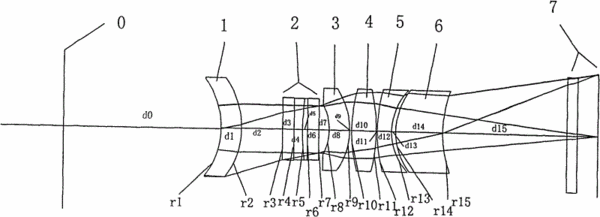

摘要：一種利用液體鏡頭進行內調焦的小型攝影光學系統，它包括透鏡組和CCD傳感器(7)，其特征是所述的透鏡組主要由依次安裝的彎月形正透鏡(1)、液體鏡頭(2)、負透鏡(3)、正透鏡(4)、負透鏡(5)和正透鏡(6)組成，其中液體鏡頭(2)的焦距可調；所述各鏡頭的焦距滿足以下關系：f’(3，4，5，6)＞1.0f’；f’(3，4，5，6)＞08f’＜f2’＜15f’；f1’＞20f’式中：f’表示整個小型攝影光學系統的焦距，f1’表示正透鏡(1)的焦距，f2’表示液體鏡頭(2)的焦距，f’(3，4，5，6)表示負透鏡(3)、正透鏡(4)、負透鏡(5)和正透鏡(6)的組合焦距。本實用新型結構緊湊，體積小，大大簡化了變焦機構的復雜程度，同時透鏡數量少、成像質量高。
- 專利類型實用新型
- 申請人茂萊(南京)儀器有限公司;
- 發明人單美生;
- 地址211100 江蘇省南京市江寧經濟技術開發區鋪崗街398號
- 申請號CN200920235084.1
- 申請時間2009年08月19日
- 申請公布號CN201527509U
- 申請公布時間2010年07月14日
- 分類號G02B15/04(2006.01)I;G02B3/14(2006.01)I;
