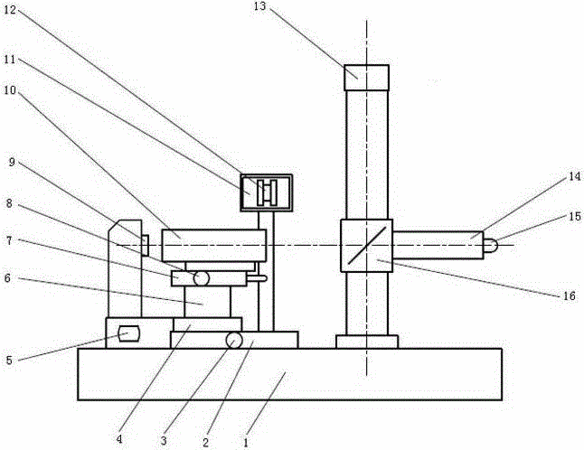

摘要:本實用新型公開了一種焦距測量儀,包括底座、被測鏡頭、雙筒平行光管、光源和顯示屏,底座上設有導軌,導軌上有可沿著導軌水平移動的滑塊,導軌的側壁上設有用于調節所述滑塊移動的調焦輪,滑塊上連接有轉軸,轉軸相對于所述滑塊轉動,轉軸上固定連接有擺動塊,擺動塊與所述被測鏡頭連接,擺動塊的側壁上設有用于調節被測鏡頭移動的焦距微調輪,底座上還設有筒體結構,筒體結構的頂部為攝像頭,筒體結構的下部為半透半反鏡座,雙筒平行光管分別裝有雙線和單線的分劃板,光源處發出的光,穿過雙筒平行光管,經被測鏡頭聚焦后形成的像顯示在顯示屏上,被測鏡頭的背面設有平面反射鏡,平面反射鏡將被測鏡頭聚焦后形成的像經半透半反鏡投射至攝像頭。
- 專利類型實用新型
- 申請人茂萊(南京)儀器有限公司;
- 發明人張曙光;范浩;
- 地址211100 江蘇省南京市江寧經濟技術開發區鋪崗街398號
- 申請號CN201420803242.X
- 申請時間2014年12月18日
- 申請公布號CN204314056U
- 申請公布時間2015年05月06日
- 分類號G01M11/02(2006.01)I;
