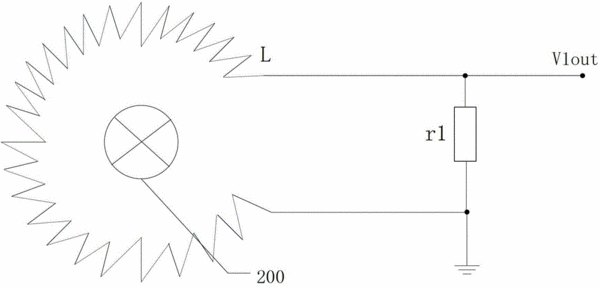

摘要：本申請公開了一種電流測量電路，包括電流傳感器，電流傳感器設置有至少一個線圈；線圈為導線按一定方向繞制成的中空管狀結構。因為線圈中沒有鐵芯材料，所以不會出現磁飽和現象，電流傳感器輸出的感應電壓始終與被測電流成線性關系，解決了現有的非接觸式電流測量裝置因為存在磁飽和現象而在測量較大電流時無法準確測量的問題。同時，避免了現有的非接觸式電流測量裝置在進行大電流測量時因為高磁導率的鐵芯在磁場中被磁化為一個磁體而被交變磁場力作用產生強烈震動而對設備和人員安全造成的影響。并且本申請公開的電流測量電路不使用鐵芯材料，也可以在一定程度上降低制造成本。
- 專利類型發明專利
- 申請人優利德科技（中國）有限公司;
- 發明人趙輝;謝添富;嚴繼東;李炳英;周利勤;
- 地址523000 廣東省東莞市松山湖高新技術產業開發區工業北一路6號
- 申請號CN201310113598.0
- 申請時間2013年04月02日
- 申請公布號CN104101775A
- 申請公布時間2014年10月15日
- 分類號G01R19/25(2006.01)I;
