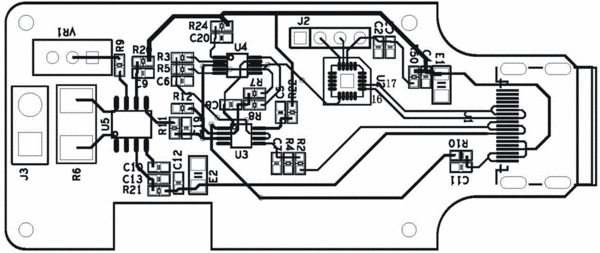

摘要：本實用新型公開了一種具有HDMI接口的電流傳感器，屬一種傳感器，包括信號采集板，所述信號采集板上設有電流模擬信號輸入接口，所述電流模擬信號輸入接口接入差分運算放大電路，所述差分運算放大電路還接入HDMI接口，所述HDMI接口還接入單片機。采用HDMI接口對信號進行傳輸，由于HDMI接口的數據傳輸線都有屏蔽線，可以有效屏蔽電磁信號對信號的干擾。并且數字信號在傳輸之前進行編譯，進一步的提高了數字信號抗干擾的能力，大大減少了丟碼和誤碼率，同時本實用新型所提供的一種具有HDMI接口的普通溫度傳感器結構簡單，可用于多種介質的傳感器的內部構成，并尤其適宜于作為溫度傳感器使用，應用范圍廣闊。
- 專利類型實用新型
- 申請人江蘇艾迪生教育發展有限公司;
- 發明人殷建軍;
- 地址210000 江蘇省南京市六合區新華路391號
- 申請號CN201420322957.3
- 申請時間2014年06月18日
- 申請公布號CN203981768U
- 申請公布時間2014年12月03日
- 分類號G01R19/25(2006.01)I;G01R1/18(2006.01)I;
