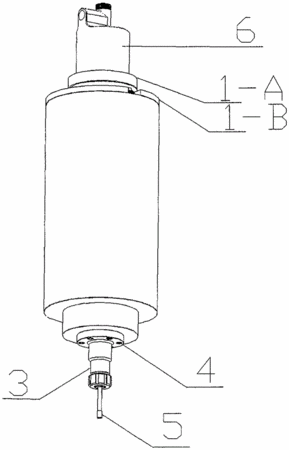

摘要：本實用新型公開了一種無線供電超聲波旋轉加工電主軸，高速旋轉接頭的一端螺紋連接進水管，另一端連接特種加工轉子，特種加工轉子的大端通過緊固螺絲將半波長復合變幅桿鎖緊在端面上，特種加工轉子大端內徑位置與半波長復合變幅桿外徑位置軸孔精密配合，壓電陶瓷換能器通過中空高強螺栓連接在半波長復合變幅桿上，半波長復合變幅桿工作端通過通用的ER筒夾和緊固螺帽將工具頭裝卡固定，特種加工轉子中間有通孔穿線孔，分布在中心通孔通水孔的兩側，高速旋轉接頭與通水孔向前通水，通水孔的另一端連接可伸縮密封管，可伸縮密封管的另一端連接中空高強螺栓，冷卻液在內部傳輸對工具頭冷卻，穿線孔穿線，一端連接壓電陶瓷換能器，另一端連接接收電磁線圈(1-B)，接收電磁線圈(1-B)固定在電主軸外殼上，發射電磁線圈(1-A)通過鍵和定位銷固定在特種加工轉子上，發射電磁線圈(1-A)連接外部控制電源，將信號傳遞到壓電陶瓷換能器產生高頻振動加工。
- 專利類型實用新型
- 申請人邯鄲市海拓機械科技有限公司;
- 發明人耿蕊;
- 地址056007 河北省邯鄲市中華北大街650號趙都駕校院內
- 申請號CN201520625673.6
- 申請時間2015年08月13日
- 申請公布號CN205032741U
- 申請公布時間2016年02月17日
- 分類號B23B19/02(2006.01)I;B06B1/06(2006.01)I;B23Q11/10(2006.01)I;
