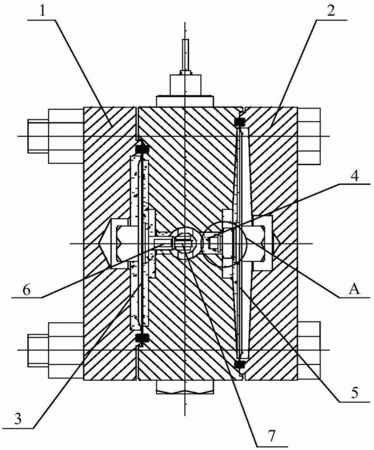

摘要：本實用新型涉及帶單邊過壓保護的差壓表，包括：基座，其左側設有正壓板，右側設有負壓板，正壓板和基座間的第一腔體內設有正壓膜片，負壓板和基座間的第二腔體內設有負壓膜片，基座上設有連通第一腔體和第二腔體的密封腔室，其內填充有硅油，形成充油腔，當差壓值達到正壓膜片承受極限時，負壓膜片動做將充油腔隔離成兩部分，從而對正壓段膜片起到保護作用。本實用新型所述的帶單邊過壓保護的差壓表，通過提高差壓表的任意單邊過壓性能，使差壓表能夠承受單邊20MPa的壓力而不損壞，在安裝時，無需再安裝三閥組，大大提高了產品的經濟性，同時避免了人為差錯或系統故障對產品造成損壞的可能，大大提高了產品的使用壽命。
- 專利類型實用新型
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪工程技術有限公司;
- 發明人高冀東;江赫;
- 地址100164 北京市朝陽區南三環成壽寺路甲135號
- 申請號CN201520817862.3
- 申請時間2015年10月21日
- 申請公布號CN205027478U
- 申請公布時間2016年02月10日
- 分類號G01L13/02(2006.01)I;
