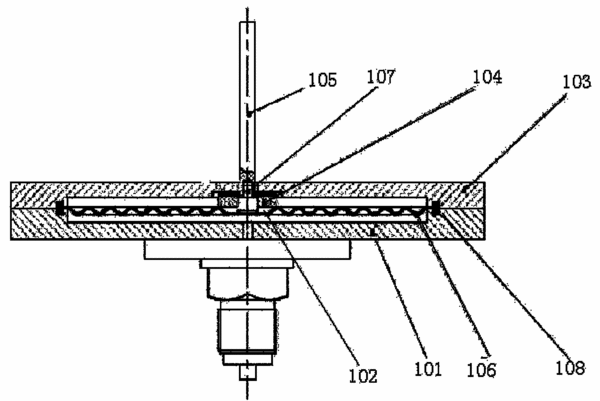

摘要：本實用新型公開了一種絕壓表膜片限位裝置，該絕壓表膜片限位裝置為：具有溝槽的下接體；溝槽內放置有密封圈，設置于密封圈上的膜片部件；壓制膜片部件與下接體端面連接的上接體；設置于膜片部件上在受壓后與上接體接觸的限位墊圈；穿過上接體與膜片部件連接的測試用桿或傳遞桿。在由該絕壓表膜片限位裝置構成的絕壓表中，在壓力的作用下，通過安裝在膜片部件上的限位墊圈與上接體的下面發生接觸，阻止膜片部件繼續變形和繼續向上的位移，從而保證與連接螺釘連接的測試用桿不繼續受向上的壓力，使該測試用桿不發生彎曲，進而使機芯傳遞桿也不會發生變形，從而保證了傳遞桿和機芯的正常工作。
- 專利類型實用新型
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪工程技術有限公司;
- 發明人甘大方;呂春蘭;吳小亞;
- 地址100164 北京市朝陽區南三環成壽寺路甲135號
- 申請號CN201020675553.4
- 申請時間2010年12月22日
- 申請公布號CN202057446U
- 申請公布時間2011年11月30日
- 分類號G01L7/08(2006.01)I;
