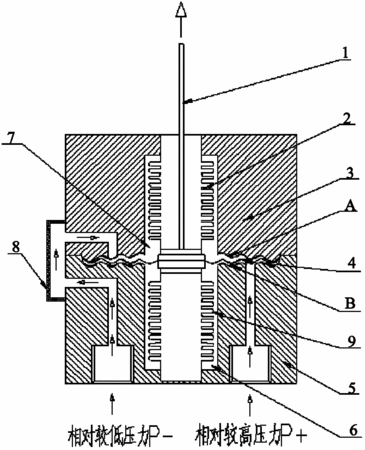

摘要：本發明提供了一種單膜片差壓表，包括：內腔中設有第一波紋管的上接體；與上接體相連，且內腔中設有第二波紋管的下接體；和設置在上接體和下接體之間，且兩面分別與第一波紋管和第二波紋管的端部貼合的膜片；其中：該膜片與上接體的內壁和第一波紋管的外壁之間形成低壓介質腔，該膜片與下接體的內壁和第二波紋管的外壁之間組成高壓介質腔；上接體上位于低壓介質腔中，且與膜片相對的上過壓保護面和下接體上位于高壓介質腔中，且與膜片相對的下過壓保護面均為波紋面。本發明提供的單膜片差壓表延長了單膜片差壓表的壽命。
- 專利類型發明專利
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪工程技術有限公司;
- 發明人白大成;韓書華;
- 地址100164 北京市朝陽區南三環成壽寺甲135號
- 申請號CN201110177222.7
- 申請時間2011年06月28日
- 申請公布號CN102353497A
- 申請公布時間2012年02月15日
- 分類號G01L13/02(2006.01)I;
