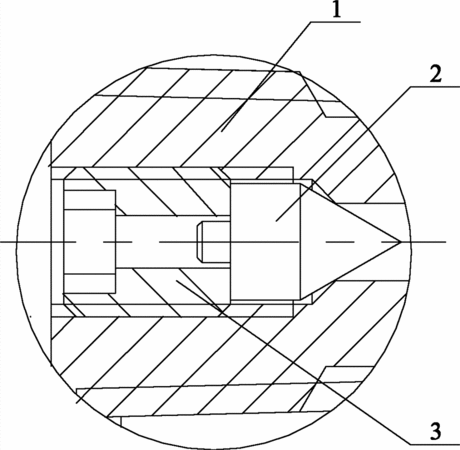

摘要：本實用新型提供了一種雙膜片高靜壓差壓表的主體充油結構，包括充油腔；設置在充油腔的充油口處的充油螺母，其上設有通孔，通孔包括自其外端口向充油腔方向依次承接的第一孔段、錐形過渡段和第二孔段，錐形過渡段的橫截面在第一孔段至第二孔段的方向上逐漸減??；設置在錐形過渡段處，并與錐形過渡段相抵以密封充油口的密封件；密封件與錐形過渡段相配合的一端的表面為圓錐面。本實用新型提供的主體充油結構中，其密封件由現有技術中的圓球面改為圓錐面，同時保證了密封件與通孔的同心度，比較容易實現密封件和錐形過渡段之間的線密封，降低了其發生漏油的概率，進而提高了儀表的壓差示值精度。本實用新型還提供了一種雙膜片高靜壓差壓表。
- 專利類型實用新型
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪測控儀表有限公司;
- 發明人白大成;韓書華;趙建清;
- 地址100164 北京市朝陽區南三環成壽寺路甲135號
- 申請號CN201220051142.7
- 申請時間2012年02月16日
- 申請公布號CN202661219U
- 申請公布時間2013年01月09日
- 分類號G01L13/02(2006.01)I;G01L15/00(2006.01)I;
