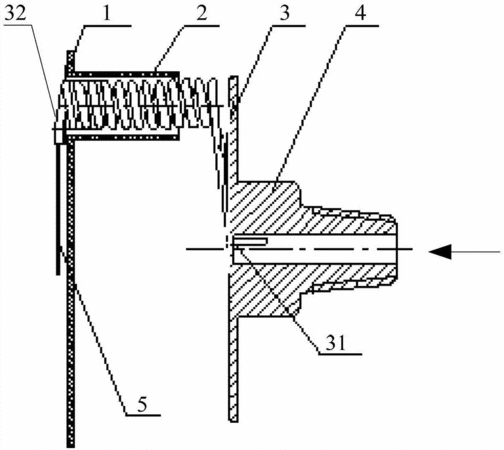

摘要：本實用新型公開了一種螺旋式彈簧管測壓部件，包括表盤、表針、通氣底盤接頭以及第一端固定在通氣底盤接頭的通風口處，第二端穿過表盤與表針相連接的螺旋式彈簧管，螺旋式彈簧管的管坯直徑為1mm-1.2mm，且其螺旋直徑為6mm。本實用新型中的螺旋式彈簧管測壓部件的彈性元件采用螺旋式彈簧管，實質上是將彈性元件的變形分散到每圈螺旋管上，與現有的波登管相比，在相同的位移下，可以承受更高的壓力，提高了螺旋式彈簧管測壓部件中彈性元件的承壓強度，同時該螺旋式彈簧管測壓部件中的表針為自由端，所以螺旋式彈簧管測壓部件可以通過表針的自身擺動來抵消震動產生的沖擊，避免與震源發生共振，提高了螺旋式彈簧管測壓部件的耐震動性能。
- 專利類型實用新型
- 申請人北京布萊迪儀器儀表有限公司;北京布萊迪測控儀表有限公司;
- 發明人白大成;韓書華;禹鵬;
- 地址100078 北京市朝陽區南三環成壽寺甲135號
- 申請號CN201220570361.6
- 申請時間2012年10月31日
- 申請公布號CN202869729U
- 申請公布時間2013年04月10日
- 分類號G01L7/04(2006.01)I;
