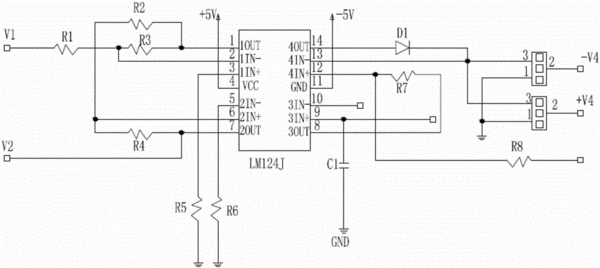

摘要：本實用新型提出了一種模擬量采集信號處理電路，包括信號放大器，所述信號放大器設置為LM124J集成芯片，所述LM124J集成芯片設有1號腳1OUT、2號腳1IN-、3號腳1IN+、4號腳VCC、5號腳2IN-、6號腳2IN+、7號腳2OUT、8號腳3OUT、9號腳3IN+、10號腳3IN-、11號腳GND、12號腳4IN+、13號腳4IN-和14號腳4OUT；1、本電路的功能是采集小信號，通過采集電流信號，放大輸出電壓模擬量，供系統采集使用。2、采用LM124J集成芯片作為信號放大器，使采樣過程中噪音低、功耗小、抗干擾強，且其內部同時具有四個放大器，因此一個信號放大器即可解決問題，成本小。
- 專利類型實用新型
- 申請人濰坊普創儀器有限公司;
- 發明人王振錄;
- 地址261041 山東省濰坊市奎文區東風東街239號5號樓2層（原東風大街31號）
- 申請號CN201520763219.7
- 申請時間2015年09月29日
- 申請公布號CN205015386U
- 申請公布時間2016年02月03日
- 分類號G01R19/00(2006.01)I;G01R15/00(2006.01)I;
