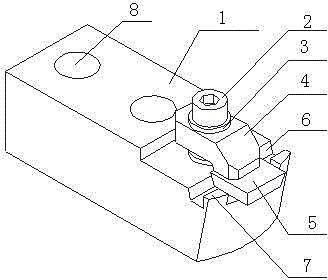

摘要：本實用新型公開了一種磨刀輔助工裝，包括刀夾基體、緊固螺釘、墊片、壓塊、刀片、刀片定位面、刀片限位端、過釘孔、安裝孔，特征是刀片安裝在刀片限位端、和刀片定位面，刀片頂面壓塊卡壓，壓塊上面有墊片，墊片和壓塊有通孔，刀夾基體前面有安裝孔，緊固螺釘穿過墊片、壓塊的通孔后與安裝孔連接固緊。實現機械夾緊、壓塊角度、高度根據刀片尺寸進行調整，從而實現多種刀片兼容，利于更換刀片或修復使用，消除了手工打磨方式的不精確因素，且更加安全可靠。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人劉朝位;林小劍;陳文超;謝健;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201420097646.1
- 申請時間2014年03月05日
- 申請公布號CN203765391U
- 申請公布時間2014年08月13日
- 分類號B24B3/00(2006.01)I;
