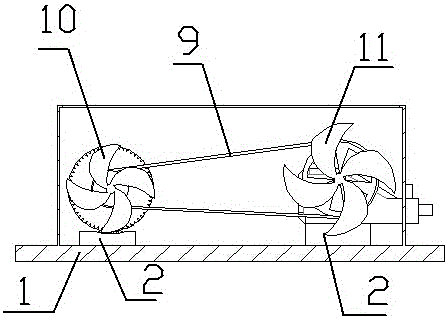

摘要：本實用新型涉及一種自散熱柜式水泵，包括底板，墊板，電機，水泵，傳動軸，泵軸，傳動輪，帶輪，傳動帶，風扇一，風扇二，外罩，所述的傳動軸與電機連接，所述的泵軸與水泵連接，所述的傳動輪安裝在傳動軸上，所述的帶輪安裝在泵軸上，所述的傳動輪與帶輪通過傳動帶連接，其特征在于：所述的風扇一安裝在傳動軸的一端，所述的風扇二安裝在泵軸的一端。本實用新型通過風扇一和風扇二安裝在傳動軸和泵軸上，實現了對電機和水泵的自動化散熱，降低了成本，有效了延長了泵系統中各組件的使用壽命。有效解決在柜式泵系統或惡劣工作環境中，特別是泵系統中附件較多不利于散熱的情況下，再配合柜上的排熱風扇，解決了泵系統各組件散熱問題。
- 專利類型實用新型
- 申請人福建雙環能源科技股份有限公司;
- 發明人陳水源;
- 地址362006 福建省泉州市經濟技術開發區吉泰路577號圣弗蘭商務中心C幢2層
- 申請號CN201520618965.7
- 申請時間2015年08月18日
- 申請公布號CN204941899U
- 申請公布時間2016年01月06日
- 分類號F04B53/08(2006.01)I;F04B53/16(2006.01)I;F04B17/03(2006.01)I;
