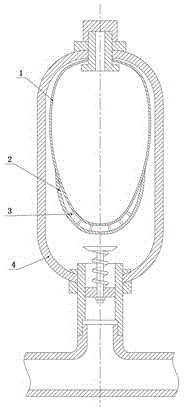

摘要:一種蓄能器皮囊,包括皮囊本體,皮囊本體的底部外側密閉連接有護囊罩,護囊罩包裹在皮囊本體的底部外面,護囊罩的形狀與皮囊本體底部的形狀相適應。護囊罩的厚度可設為皮囊本體厚度的1.5~2.5倍。在護囊罩與皮囊本體的底部之間連接有連接筋,連接筋可以是點狀物,也可以為圓環狀。當連接筋為點狀物時,連接筋均勻分布在護囊罩與皮囊本體的底部之間。當連接筋為圓環狀時,其圓心位于皮囊本體的中心線上,且連接筋可以設置多個,為多個內外層疊的圓環。本實用新型是一種超強結構的高強度蓄能器皮囊,通過增加皮囊底部的厚度來延長皮囊的使用壽命,在皮囊進行伸縮時,由于其底部厚度較厚,因此減少了伸縮量,從而延長了皮囊的使用壽命。
- 專利類型實用新型
- 申請人福建雙環能源科技股份有限公司;
- 發明人陳水源;
- 地址362006 福建省泉州市經濟技術開發區吉泰路577號圣弗蘭商務中心C幢2層
- 申請號CN201520509361.9
- 申請時間2015年07月15日
- 申請公布號CN204942113U
- 申請公布時間2016年01月06日
- 分類號F15B1/04(2006.01)I;F15B1/08(2006.01)I;
