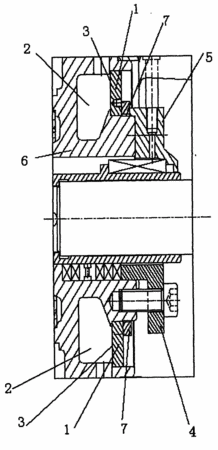

摘要:本實用新型涉及一種應用于油泵的水冷腔密封的新結構。包括水冷腔蓋、水冷腔、密封墊片、填料壓蓋、機械密封壓蓋、泵蓋,其特征在于:在泵蓋上的水冷腔的開口處覆蓋有密封墊片及水冷腔蓋,在水冷腔蓋的上面有一固定環固定。其特征在于:固定環上有內螺紋與泵蓋上的外螺紋嚙合。本實用新型的優點是無需密封壓蓋來壓緊,可以自己壓緊,無需考慮是填料還是機封而要變更固定環,加工和安裝簡便了,并且還能提高零件的通用程度。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人付猛;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN200920209064.7
- 申請時間2009年09月02日
- 申請公布號CN201507440U
- 申請公布時間2010年06月16日
- 分類號F04B53/08(2006.01)I;
