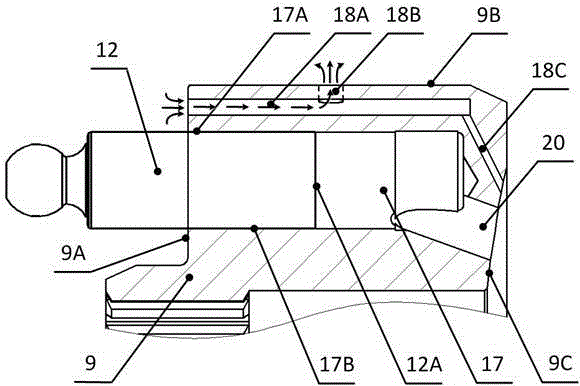

摘要：本發明涉及一種斜盤式柱塞泵的缸體自冷卻結構，包括缸體和配流盤，缸體前端面上開設有柱塞腔，缸體后端面上開設與柱塞腔相通的腰形孔，缸體后端面緊貼有配流盤，缸體上開設有軸向冷卻油道，缸體周側開設有將軸向冷卻油道與缸體外周面連通的徑向冷卻油道，缸體后端面開設有將軸向冷卻油道與缸體后端面連通的配流冷卻油道，配流盤同一端面的兩側上開設有弧形通孔狀的低壓吸油區和高壓排油區，低壓吸油區和高壓排油區之間開設有油槽，柱塞腔通過腰形孔與低壓吸油區和高壓排油區相連通，本發明通過缸體旋轉離心力及缸體外周面的壓差作用，有效提升冷卻效率，開設特有的配流盤油槽和缸體冷卻油道，進一步提升冷卻效率與可靠性。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳暉;梁紅星;肖天麗;王健;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201510561339.3
- 申請時間2015年09月07日
- 申請公布號CN105201816A
- 申請公布時間2015年12月30日
- 分類號F04B53/08(2006.01)I;F04B53/16(2006.01)I;F04B53/18(2006.01)I;F04B1/22(2006.01)I;
