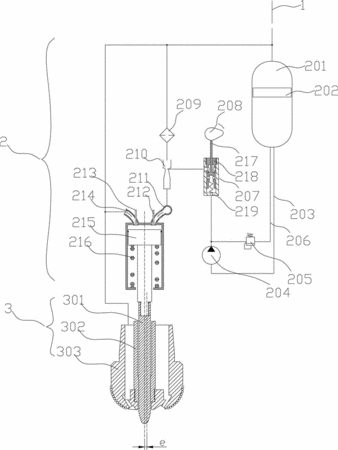

摘要:一種自由活塞式沖擊鉆井系統,包括空氣管路、自由活塞式發動機和含沖擊釬頭的鉆頭,自由活塞式發動機包括燃料艙、缸體和喉管,燃料艙內設有平衡活塞,燃料艙上端與來自地面的空氣管路相連通,燃料艙下端分別連通有吸油管路和溢油管路,吸油管路上連接有噴油泵,溢油管路上連接有溢油閥,吸油管路和溢油管路的末端共同連通有噴油閥,噴油閥包括噴油閥外殼,噴油閥外殼內設有噴油閥閥芯和噴油閥閥座,噴油閥閥芯外端連接有控制凸輪,噴油閥閥座與喉管相對應,喉管上方設有空氣管路,喉管上方的空氣管路中連接有空氣濾清器;所述缸體上端連接有進氣管路和排氣管,喉管與進氣管路相連通,進氣管路與缸體的連接處設有進氣氣門。
- 專利類型實用新型
- 申請人泉州市雙環能源科技有限公司;
- 發明人賈朋;陳水源;許朝輝;
- 地址362000 福建省泉州市鯉城區展覽城A座
- 申請號CN201220585763.3
- 申請時間2012年11月08日
- 申請公布號CN202990841U
- 申請公布時間2013年06月12日
- 分類號E21B1/34(2006.01)I;F02B71/04(2006.01)I;
