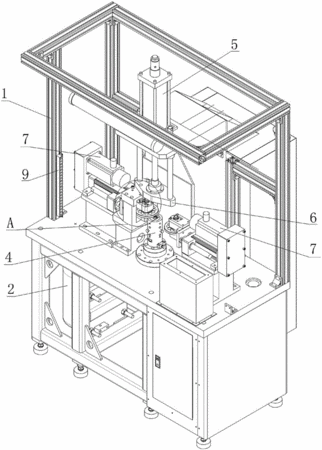

摘要：本實用新型公開了一種新型旋鉚收口機，包括機架、主電機、旋轉主軸、氣缸壓緊裝置、夾持工裝、旋鉚裝置、旋鉚頭限位裝置，其中主電機通過皮帶與旋轉主軸連接；氣缸壓緊裝置包括壓緊氣缸、壓頭裝置；夾持工裝安裝在旋轉主軸上；旋鉚裝置有兩組并對稱設置在夾持工裝兩側，旋鉚裝置包括伺服電動缸、旋鉚頭、旋鉚軸，旋鉚頭包括銷軸、法蘭盤、滾輪、兩組推力軸承、滾針軸承、碟簧組件；旋鉚頭限位裝置包括壓板座、壓板、軸承、軸承轉軸、軸承導向塊，用于對旋鉚頭進行導向和限位。本實用新型的旋鉚頭相對于工件徑向布置，其中滾輪與工件接觸受力并隨工件轉動，滾輪逐漸移動將工件孔口收口平整，不僅保證了產品質量，而且提高了生產效率。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人陳波;林健;
- 地址400000 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201520646893.7
- 申請時間2015年08月25日
- 申請公布號CN204867138U
- 申請公布時間2015年12月16日
- 分類號B21D41/04(2006.01)I;B21D22/14(2006.01)I;B21D55/00(2006.01)I;
