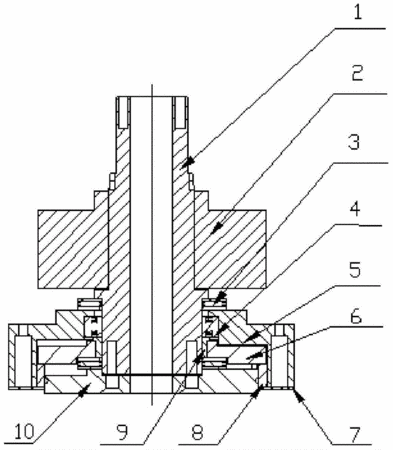

摘要：本實用新型公開了一種超360度同軸旋轉限位裝置，包括連接軸、配件，還包括軸承擋圈、導向盤和轉接件，所述轉接件、導向盤和軸承擋圈依次套在連接軸上，所述導向盤通過軸套與連接軸連接，所述軸承擋圈的下端面、導向盤上端面和下端面、轉接件的上端面分別設有一臺階，其中導向盤上端面和下端面的臺階之間存在一定空間夾角，所述轉接件固定在連接軸底部，所述軸承擋圈與連接軸之間裝有推力滾針軸承，所述導向盤與轉接件之間裝有推力滾針軸承。本實用新型通過限位裝置直接與配件、軸承擋圈、導向盤和轉接件結合在一起，組裝方便、快捷，同時結構緊湊，設計合理，承載力大，旋轉平穩，應用范圍廣，能夠實現超范圍無死角和盲區旋轉工作。
- 專利類型實用新型
- 申請人北京科旭威爾科技有限公司;
- 發明人劉晨;
- 地址100000 北京市海淀區中關村東路8號東升大廈AB座720單元
- 申請號CN201520145433.6
- 申請時間2015年03月13日
- 申請公布號CN204852812U
- 申請公布時間2015年12月09日
- 分類號F16M11/06(2006.01)I;F16M11/18(2006.01)I;
