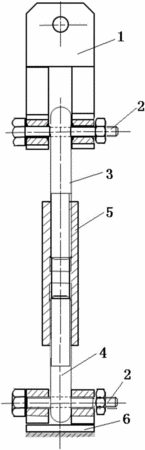

摘要：本發明公開了一種調整發動機放置角度的支撐裝置。該支撐裝置包括：上支架，其上部加工有發動機安裝通孔；調節支桿，其包括：調節螺套、左旋調節桿和右旋調節桿，調節螺套的一端具有左旋內螺紋，另一端具有右旋內螺紋；左旋調節桿的一端具有與調節螺套的左旋內螺紋適配螺接的左旋外螺紋，另一端開設有第一活動銷孔，該第一活動銷孔與上支架的兩個第一活動同軸銷孔通過第一插銷螺栓鉸鏈連接；右旋調節桿的一端具有與調節螺套的右旋內螺紋適配螺接的右旋外螺紋；以及墊塊，其上部開設有兩個第二活動同軸銷孔，兩個第二活動同軸銷孔與右旋調節桿的第二活動銷孔通過第二插銷螺栓鉸鏈連接。該支撐裝置安全可靠，制造方便，工作效率高。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人覃立盛;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610421708.3
- 申請時間2016年06月14日
- 申請公布號CN105889714A
- 申請公布時間2016年08月24日
- 分類號F16M11/06(2006.01)I;G01M15/00(2006.01)I;
