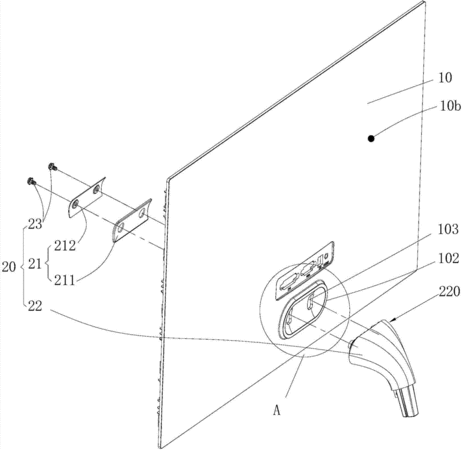

摘要:本實用新型涉及液晶顯示設備的技術領域,提供了一種液晶顯示設備的旋轉結構,所述液晶顯示設備包括后殼和與所述后殼連接的旋轉裝置;所述后殼的一側設有弧形凸塊,所述后殼上與具有所述弧形凸塊一側相對的另一側設有滑槽,所述滑槽與所述弧形凸塊位置相對應,所述弧形凸塊上開設有縱向延伸并貫通于所述后殼的導向孔;所述旋轉裝置包括置于在弧形凸塊上的壓緊組件、一端置于所述滑槽內的固定接頭及用于在所述導向孔相對滑動的連接件,所述連接件的兩端分別與所述壓緊組件和所述固定接頭的連接。與現有技術對比,本實用新型提供的液晶顯示器的旋轉結構便于拆裝,成本低廉,且穩定性和安全性高。
- 專利類型實用新型
- 申請人惠科電子(深圳)有限公司;
- 發明人王智勇;吳姣;
- 地址518000 廣東省深圳市寶安區石巖街道水田村民營工業園惠科工業園廠房1、2、3
- 申請號CN201420210893.8
- 申請時間2014年04月25日
- 申請公布號CN203907149U
- 申請公布時間2014年10月29日
- 分類號F16M11/06(2006.01)I;F16M11/16(2006.01)I;
