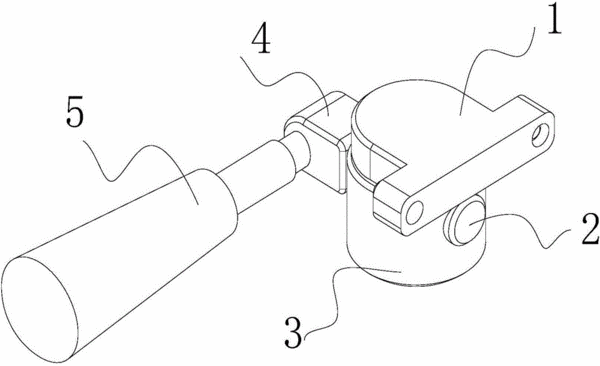

摘要：本實用新型公開了一種角向快速鎖緊機構，包括上端子，中軸，下端子，連接件，手柄，上端子、下端子分別固定在需要緊固的兩物件上，中軸橫穿下端子，通過連接件與手柄固定為一體，當手柄處在豎直位置時，上端子可沿豎直方向放入下端子的盲孔中，此時上端子的缺口圓與中軸的中心存在偏心差，逆時針旋轉手柄90°，中軸的圓弧面與上端子缺口圓完全貼服，由于偏心差存在，上端子與中軸可緊緊的鎖在一起，上、下端子由中軸連接，成為一體，達到緊固作用。本新型實現兩物件間快速裝配，鎖緊以及拆卸，裝配效率高，拆卸方便，鎖緊時，固定效果穩定，抗干擾能力強。
- 專利類型實用新型
- 申請人北京科旭威爾科技股份有限公司;
- 發明人王善杰;
- 地址100000 北京市海淀區紫竹院路116號嘉豪國際中心C座6層608-609
- 申請號CN201620470082.0
- 申請時間2016年05月20日
- 申請公布號CN205780075U
- 申請公布時間2016年12月07日
- 分類號F16B1/02(2006.01)I;
