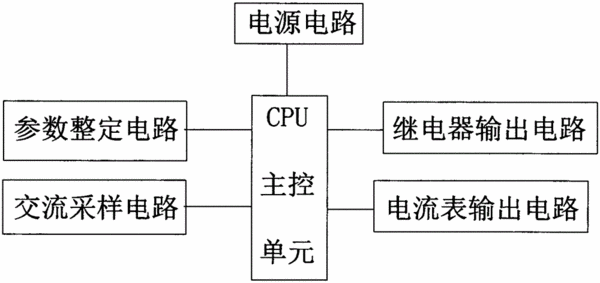

摘要：本實用涉及一種電動機保護器，包括用以整定脫扣電流和脫扣動作時間的參數整定電路、用以發出脫扣保護遙信信號的繼電器輸出電路以及用以采樣電動機保護器所處三相線路的交流信號的交流采樣電路，電動機保護器還包括CPU主控單元和電流表輸出電路，參數整定電路連接至CPU主控單元的第一組I/O口，繼電器輸出電路連接至CPU主控單元的第二組I/O口，交流采樣電路連接至CPU主控單元的ADC輸入通道，電流表輸出電路連接至CPU主控單元的第三組I/O口。由CPU主控單元接收交流采樣電路的輸出信號，并將其轉化為表征三相電流的數字量，直接輸出至電流表輸出電路，電路結構簡單，受模擬分立器件和溫度漂移的影響小，電流表的顯示精度高，大大地提高了電流表的使用效率。
- 專利類型實用新型
- 申請人欣靈電氣股份有限公司;
- 發明人胡志興;胡志林;張彭春;王希紅;美良;國富;
- 地址325604 浙江省樂清市柳市鎮智廣工業區
- 申請號CN201520597320.X
- 申請時間2015年07月30日
- 申請公布號CN204809850U
- 申請公布時間2015年11月25日
- 分類號H02H7/08(2006.01)I;
