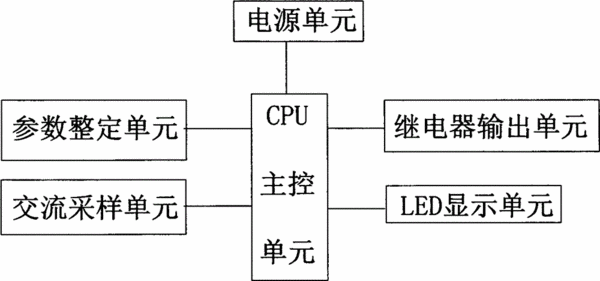

摘要:本實用涉及一種電動機保護器,包括電源單元、參數整定單元、繼電器輸出單元、交流采樣單元、LED顯示單元以及CPU主控單元,參數整定單元連接至CPU主控單元的第一組I/O口,繼電器輸出單元連接至CPU主控單元的第二組I/O口,交流采樣單元連接至CPU主控單元的ADC輸入通道,LED顯示單元連接至CPU主控單元的第三組I/O口。通過以上電路結構的設置,由于交流采樣電路的結構簡單,實時性強,可根據交流采樣的信號得出其他多種電器參數,且,為了適應交流采樣,周期內的采樣次數提高了,測量精度高,系統誤差小。
- 專利類型實用新型
- 申請人欣靈電氣股份有限公司;
- 發明人胡志興;胡志林;張彭春;王希紅;胡美良;鄭曉龍;
- 地址325604 浙江省樂清市柳市鎮智廣工業區
- 申請號CN201520115762.6
- 申請時間2015年02月16日
- 申請公布號CN204391689U
- 申請公布時間2015年06月10日
- 分類號H02H7/08(2006.01)I;
