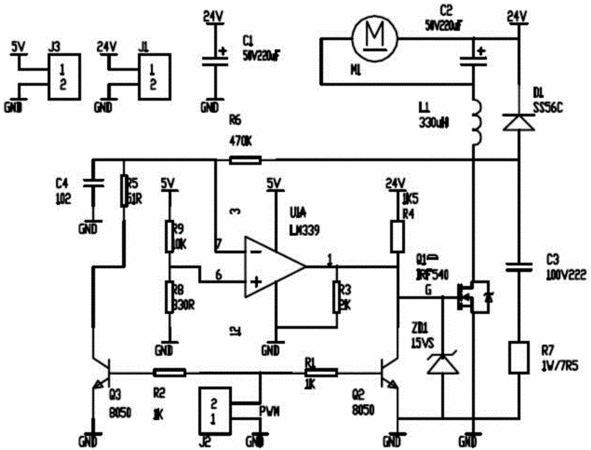

摘要：一種安裝于按摩椅上的電機保護電路，包括電機M，電機M連接有電容C2，電容C2一端連接有電感L1，低阻抗電解電容C2另一端連接二極管D1的負極，二極管D1的正極連接磁片電容C3，電容C3連接電阻R7；電感L1連接有場效應管Q1的漏極，場效應管Q1的源極接地，場效應管Q1的柵極連接齊納二極管ZD1的負極、NPN三極管Q2的集電極機和電阻R4，電阻R4的另一端接24V電壓；電阻R6另一端連接在二極管D1和電容C3之間；場效應管Q1的柵極與電阻R4之間連接有LM339集成比較器U1A的輸出端，LM339集成比較器U1A的反相輸入端連接于電阻R5與電阻R6之間，LM339集成比較器U1A的同相輸入端連接電阻R8和電阻R9，電阻R8的另一端接地，電阻R9的另一端接5V電壓。
- 專利類型實用新型
- 申請人浙江多迪斯泰保健器材有限公司;
- 發明人蔡忠娒;
- 地址323900 浙江省麗水市溫溪鎮港頭工業區（多迪斯泰保健器材有限公司）
- 申請號CN201420542537.6
- 申請時間2014年09月19日
- 申請公布號CN204046143U
- 申請公布時間2014年12月24日
- 分類號H02H7/08(2006.01)I;
