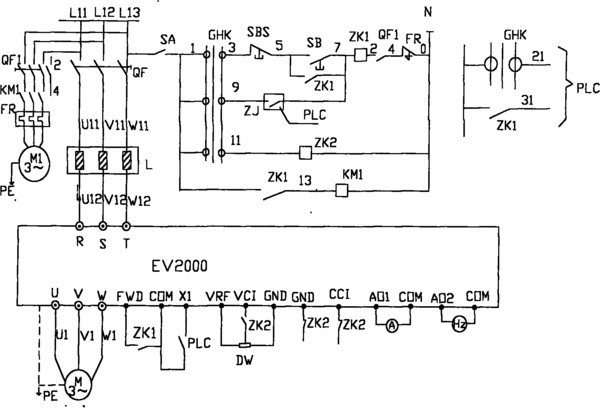

摘要：一種變頻電機冷卻控制電路，包括變頻電機主回路，其特征是將冷卻風扇電源開關并聯連接到變頻電機主回路開關上，將其熱繼電器的常閉點和電源開關的一對常開輔助點都串聯到變頻電機啟動回路中，同時用啟動繼電器的一對常開點接通或斷開冷卻風扇接觸器線圈，冷卻風扇開關的一對輔助常開觸點串聯到變頻電機的啟動回路中。本實用新型可以使變頻電機與冷卻風扇同步運行，避免冷卻風扇工作不正常時導致變頻電機燒毀的事故，崗位操作簡單、快捷，具有設計合理、結構簡單、安全可靠、改造方便等特點，適于推廣普及。
- 專利類型實用新型
- 申請人太原鋼鐵(集團)有限公司;
- 發明人孫林花;吳文清;馮永艷;
- 地址030003 山西省太原市尖草坪街2號
- 申請號CN201020644672.3
- 申請時間2010年12月03日
- 申請公布號CN201898321U
- 申請公布時間2011年07月13日
- 分類號H02H7/08(2006.01)I;
