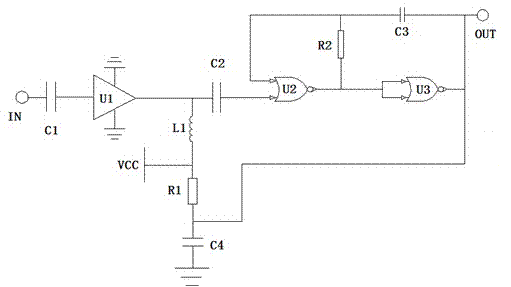

摘要：本實用新型公開了一種拾振器的信號放大采集電路，包括偏置放大電路和與偏置放大電路電性連接的信號檢測電路；所述的偏置放大電路包括電容C1、電容C2、放大器U1和放大器偏置電路，放大器U1的兩個接地端分別接地，放大器U1的輸入端與電容C1連接，放大器U1的輸出端分別與電容C2及放大器偏置電路連接；所述的放大器偏置電路包括電感L1、電容C4和電阻R1，電感L1的第一端與放大器U1的輸出端連接，電感L1的第二端與電阻R1的第一端連接，電阻R1的第二端通過電容C4接地；所述信號檢測電路第一或非門U2、第二或非門U3、電阻R2和電容C3；本實用新型中的偏置電路可有效避免信號放大過程中的失真現象，提高放大電路輸出信號的品質。
- 專利類型實用新型
- 申請人嘉興市振恒電子技術有限責任公司;
- 發明人楊學山;
- 地址314000 浙江省嘉興市南湖區亞太路778號（嘉興科技城）8號樓1101室
- 申請號CN201520225805.6
- 申請時間2015年04月15日
- 申請公布號CN204594574U
- 申請公布時間2015年08月26日
- 分類號G01H17/00(2006.01)I;
