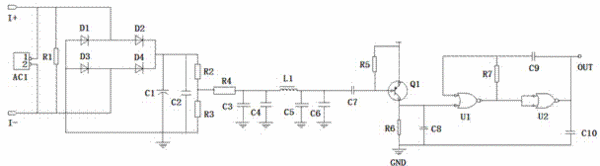

摘要：本實用新型公開了一種振動數據采集分析儀中的復合式信號檢測電路，包括電性連接的采集電路和檢測電路；所述的采集電路包括具有兩個出口的信號源、電源、采樣電阻R1、電阻R2～R4、二極管D1～D4、電解電容C1、電容C2～C3、電解電容C4、電容C5、電解電容C6和電感L1；檢測電路包括與采集電路信號出口連接的信號采集放大電路和與輸出端口OUT連接的信號監測電路；所述信號監測電路包括第一或非門U1、第二或非門U2、電阻R7、電容C9和電容C10；本實用新型通過復合式的信號檢測電路提高了檢測的傳輸距離，而且采樣數據穩定、效率高。
- 專利類型實用新型
- 申請人嘉興市振恒電子技術有限責任公司;
- 發明人楊學山;
- 地址314000 浙江省嘉興市南湖區亞太路778號（嘉興科技城）8號樓1101室
- 申請號CN201520226056.9
- 申請時間2015年04月15日
- 申請公布號CN204594474U
- 申請公布時間2015年08月26日
- 分類號G01D5/14(2006.01)I;
