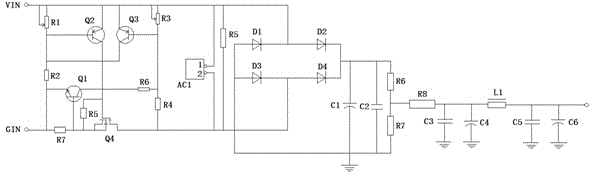

摘要：本實用新型公開了一種拾振器的電流監測電路，包括保護電路和與保護電路連接的監測電路；所述的監測電路包括采樣電阻R1、電阻R3～R4、二極管D1～D4、電解電容C1、電容C2～C5、電解電容C6和電感L1；與現有技術相比，本實用新型依靠電子開關和電阻實現監測電路的實現保護，反應速度快；通過采樣電阻對電流信號進行采樣，將電流信號變成電壓信號，后面通過二極管D1～D4進行橋式整流，電解電容C3～C4進行濾波，電阻R6、R7將直流電壓信號進行分壓處理，最后從電阻R8端取出需要的電壓，經過實際測試本電路結構簡單方便，采樣效率高，信號穩定。
- 專利類型實用新型
- 申請人嘉興市振恒電子技術有限責任公司;
- 發明人楊學山;
- 地址314000 浙江省嘉興市南湖區亞太路778號（嘉興科技城）8號樓1101室
- 申請號CN201520226516.8
- 申請時間2015年04月15日
- 申請公布號CN204694763U
- 申請公布時間2015年10月07日
- 分類號G01R19/22(2006.01)I;H02H3/08(2006.01)I;H02H3/24(2006.01)I;
