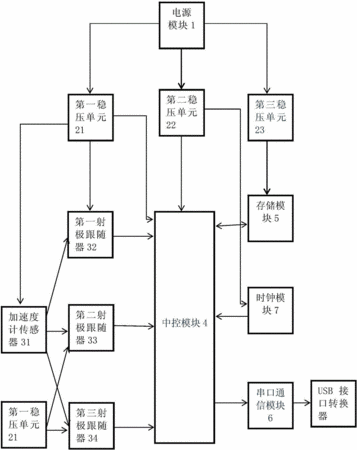

摘要：本實用新型提出了一種便攜式振動監控裝置，包括：電源模塊、電源轉換模塊、傳感器模塊、中控模塊、存儲模塊、串口通信模塊和時鐘模塊，其中，所述電源轉換模塊包括第一至第三穩壓單元；所述傳感器模塊包括：加速度計傳感器和第一至第三射極跟隨器；所述中控模塊進一步與所述存儲模塊、所述時鐘模塊和所述串口通信模塊相連。本實用新型采用同時集成有MCU和DSP的芯片作為中控模塊,很大程度上精簡了電路，采用的傳感器芯片體積小，功耗低，使裝置更便于攜帶，適用于更多的測試環境。
- 專利類型實用新型
- 申請人北京七維航測科技股份有限公司;
- 發明人田世斌;
- 地址100094 北京市海淀區永捷南路2號院2號樓
- 申請號CN201620353607.2
- 申請時間2016年04月25日
- 申請公布號CN205642609U
- 申請公布時間2016年10月12日
- 分類號G01H17/00(2006.01)I;
