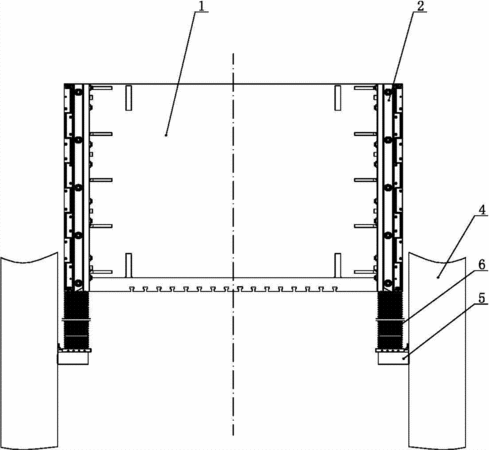

摘要:本實用新型涉及一種壓力機滑塊四角八面導軌的防護裝置,機身內設有滑塊,滑塊的四角中的每一角處分別安裝有兩個相互垂直的滑塊導軌,滑塊導軌的工作面分別與機身導軌的工作面相配合,機身導軌分別固定在機身的四個立柱上,各機身導軌上分別設有相互垂直的兩工作面,滑塊四個角部的滑塊導軌正下方分別設有集油盒,各集油盒分別固定在立柱上,每個角部滑塊導軌的底面周邊分別與柔性風琴護罩的上端口連接,柔性風琴護罩的下端口分別與集油盒的上端口連接。柔性風琴護罩的上、下端口分別通過法蘭及螺釘與滑塊導軌的底面周邊或集油盒上端口的法蘭相連接。該防護裝置安裝方便,防護效果好,可避免油滴的外濺,保持潤滑油潔凈,且消除安全隱患。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人鄭義祥;曹陽;莊健;
- 地址225000 江蘇省揚州市邗江區邗江工業園揚力路99號
- 申請號CN201520156127.2
- 申請時間2015年03月19日
- 申請公布號CN204566775U
- 申請公布時間2015年08月19日
- 分類號B30B15/28(2006.01)I;
