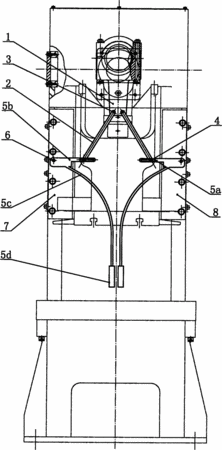

摘要:本實用新型公開了一種壓力機機械保護裝置,屬于壓力機技術領域。壓力機的機身上設有曲軸、連桿及沿導軌上下往復運動的滑塊,連桿的一端連接在曲軸上,另一端與滑塊相鉸接,滑塊的前方以滑塊中心線為中心對稱設有兩套擺桿保護機構,擺桿保護機構包括主動擺桿、從動擺桿、第一支撐桿及第二支撐桿;從動擺桿包括上部直桿及下部弧形桿,下部弧形桿的上端焊接在上部直桿的固定端,下部弧形桿的下端靠近滑塊的中心線;主動擺桿的上端通過第一支撐桿鉸接在連桿上,主動擺桿的下端通過擺桿銷軸與從動擺桿的上部直桿的自由端相鉸接,上部直桿的固定端通過第二支撐桿鉸接在導軌上。該壓力機機械保護裝置結構簡單,制造成本低,且保護可靠。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人仲君;王明柱;朱峰;錢琦;
- 地址225127 江蘇省揚州市揚子江中路99號
- 申請號CN201020586167.8
- 申請時間2010年11月02日
- 申請公布號CN201833623U
- 申請公布時間2011年05月18日
- 分類號B30B15/28(2006.01)I;
