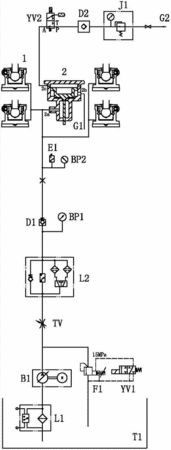

摘要:本實用新型涉及一種閉式四點機械壓力機的液壓過載裝置,滑塊柱塞泵的入口通過自封吸油過濾器與油箱的底部相通,滑塊柱塞泵的出口與雙筒高壓過濾器的入口相連,雙筒高壓過濾器的出口與第一單向閥的入口相連,第一單向閥的出口與各滑塊油缸的下腔相連;各滑塊油缸的下腔管路分別與卸荷閥進油口相連,卸荷閥泄油口與泄油管相連;氣源管道通過截止閥與空氣減壓閥的入口相連,空氣減壓閥的出口與第二單向閥的入口相連,第二單向閥的出口與第二電磁換向閥的P口相連,第二電磁換向閥為兩位三通電磁換向閥,第二電磁換向閥的A口與卸荷閥進氣口相連。當滑塊四點中某點過載后,該裝置能夠迅速進行卸荷,結構簡單,調節方便,且高效可靠。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人鄭義祥;曹陽;趙先;劉吉霞;莊健;譚興琛;
- 地址225000 江蘇省揚州市邗江區邗江工業園揚力路99號
- 申請號CN201520142292.2
- 申請時間2015年03月13日
- 申請公布號CN204566774U
- 申請公布時間2015年08月19日
- 分類號B30B15/28(2006.01)I;B30B15/16(2006.01)I;
