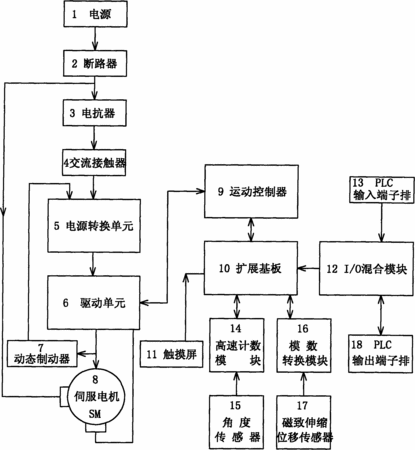

摘要：本實用新型公開了壓力機領域的一種壓力機的伺服控制系統，驅動單元的輸出電源端口與伺服電機連接，運動控制器的輸出端口通過SSCNETIII高速光纜與驅動單元的輸入端口連接且進行高速串行通訊，運動控制器的輸入端與擴展基板連接，I/O混合模塊及檢測滑塊位置量的高速計數模塊、模數轉換模塊安裝在擴展基板上；PLC輸入端子排及PLC輸出端子排分別接入I/O混合模塊；角度傳感器安裝在壓力機曲軸的端部，其信號線接入高速計數模塊并將曲軸轉過角度信號提供給高速計數模塊；磁致伸縮位移傳感器的活動磁環固定連接在壓力機滑塊上，其信號線接入模數轉換模塊并將滑塊位移量信號提供給模數轉換模塊。該控制系統直接檢測滑塊位移量，形成閉環且檢測分辨率可達0.01mm。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人馬繼斌;仲太生;陳暉;徐麗;
- 地址225127 江蘇省揚州市揚子江中路99號
- 申請號CN201020686666.4
- 申請時間2010年12月29日
- 申請公布號CN202033637U
- 申請公布時間2011年11月09日
- 分類號G05B19/05(2006.01)I;
