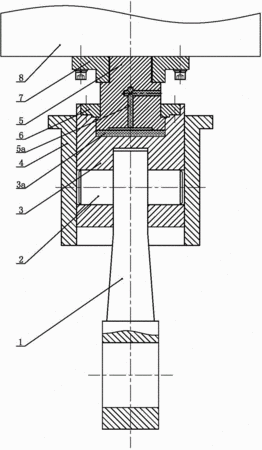

摘要：本實用新型涉及一種壓力機的液壓過載保護結構，連桿下端安裝在曲軸上，連桿上端通過銷軸與中導柱的下端相鉸接，中導柱為圓柱體，中導柱的外圓周壁位于固定座的內孔中且可沿固定座上下移動；中導柱的上端面中心設有向下凹陷的圓柱狀液壓油腔，液壓油腔中安裝有活塞，活塞的下端外圓周壁與液壓油腔的內圓周壁實現密封；活塞高度方向的中部設有壓蓋臺階，壓蓋臺階上壓有壓蓋，壓蓋的外緣固定在中導柱的上端面上；活塞的上端通過螺紋與螺套相連接，螺套固定在滑塊上；活塞的側壁設有液壓油接口，液壓油接口通過活塞的內部油道與液壓油腔相連通?；瑝K受力時會在液壓油腔內產生相應的油壓，一旦載荷超過限定值，油泵即卸荷，有效地保護機床和模具。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人張春祥;王丹;郭修安;秦汝濤;王維;
- 地址225127 江蘇省揚州市邗江工業園揚力路99號
- 申請號CN201420107848.X
- 申請時間2014年03月11日
- 申請公布號CN203792779U
- 申請公布時間2014年08月27日
- 分類號B30B15/28(2006.01)I;
