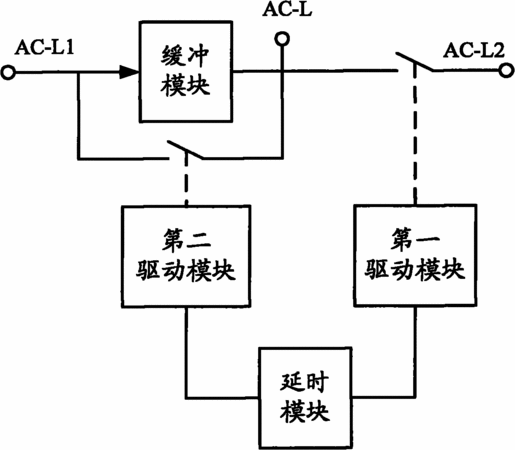

摘要：本實用新型公開了一種應用于大功率電源模塊的兩級控制線路，其包括：電源輸入端(AC-L1)，主電源輸入端(AC-L2)，待機電源輸入端(AC-L)，串接在電源輸入端和主電源輸入端之間的緩沖模塊和第1開關，并聯在緩沖模塊兩端的第2開關，控制第1開關通斷的第一驅動模塊，控制第2開關通斷的第二驅動模塊，接收開機信號分別控制第一驅動模塊和第二驅動模塊動作的延時模塊。本實用新型在開機瞬間熱敏電阻接入電路，防止冷開機時候的開機沖擊電流；在正常工作時將熱敏電阻短接，不消耗功率，提高了電源的整機效率；在待機狀態時，退出主電源電路，降低了待機功耗。具有節能環保，延時設備使用壽命的功效。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人吳楊;喬景明;陳立春;杞耀軍;
- 地址518055 廣東省深圳市南山區深南大道9008號
- 申請號CN201020240052.3
- 申請時間2010年06月25日
- 申請公布號CN201733224U
- 申請公布時間2011年02月02日
- 分類號H02M3/16(2006.01)I;
