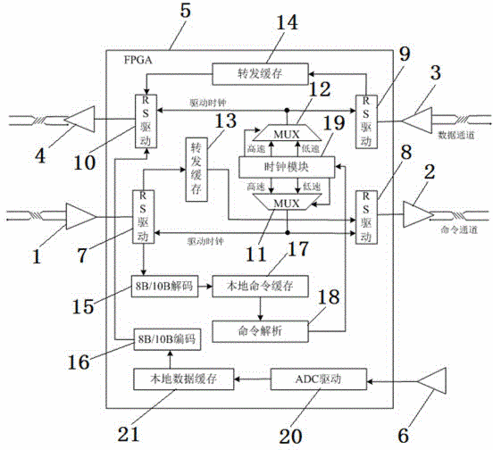

摘要:本實用新型提供一種用于地球物理勘探的RS485高效長距離數據傳輸系統,包括設置在各個采集站內的下行輸入RS485接口、下行輸出RS485接口、上行輸入RS485接口、上行輸出RS485接口、FPGA和A/D變換芯片,所述下行輸入RS485接口、下行輸出RS485接口和FPGA構成下行命令傳輸通道,所述上行輸入RS485接口、上行輸出RS485接口和FPGA構成上行數據傳輸通道。本實用新型能夠為地震勘探數據傳輸系統設計提供一種有效途徑;同時利用RS485傳輸速率的可控性,為地震勘探儀器系統提供了一種有效的低功耗模式,可大大增加勘探儀器的野外待機時間,對提高野外作業效率具有重要意義。
- 專利類型實用新型
- 申請人合肥國為電子有限公司;
- 發明人曹桂平;陳靜;王映初;楊陽;
- 地址230088 安徽省合肥市高新區天元路3號留學生園2號樓109、111室
- 申請號CN201520075008.4
- 申請時間2015年02月03日
- 申請公布號CN204376934U
- 申請公布時間2015年06月03日
- 分類號H04L12/40(2006.01)I;H04L1/00(2006.01)I;
