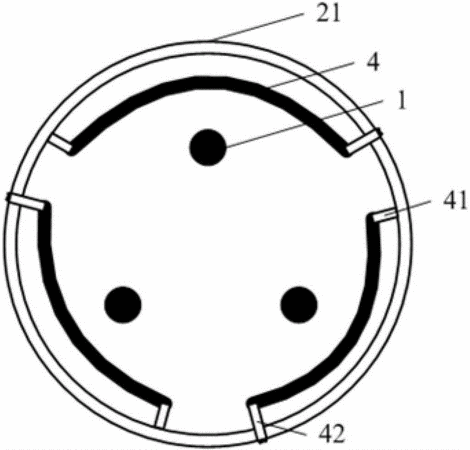

摘要：本實用新型公開了GIS內部高壓導體局部放電檢測用圓弧傳感器，包括絕緣子以及對應于三相高壓導體的三段輔助電極，所述的絕緣子具有金屬法蘭，所述的三段輔助電極為結構相同的圓弧形，三段輔助電極分布在同一圓的圓周上，并且與所述的絕緣子同心，所述輔助電極澆注在絕緣子的環氧樹脂內部，與絕緣子集成為一體，絕緣子套裝高壓導體后，所述的輔助電極也套于高壓導體的外側，每段輔助電極的兩端均具有一個端子，其中一個端子為接地端子，另一個端子為檢測端子，所述檢測端子伸出絕緣子外，用于與檢測裝置相連接，所述的圓弧形傳感器能夠檢測到GIS內部高壓導體局部放電所產生的電磁波。該傳感器抗干擾能力強且檢測靈敏度高。
- 專利類型實用新型
- 申請人廣東電網有限責任公司電力科學研究院;華北電力大學;
- 發明人盧啟付;王增彬;李成榕;李興旺;張西子;饒章權;彭向陽;林春耀;呂鴻;鄭書生;
- 地址510080 廣東省廣州市越秀區東風東路水均崗8號
- 申請號CN201420785097.7
- 申請時間2014年12月11日
- 申請公布號CN204359899U
- 申請公布時間2015年05月27日
- 分類號G01R31/12(2006.01)I;
