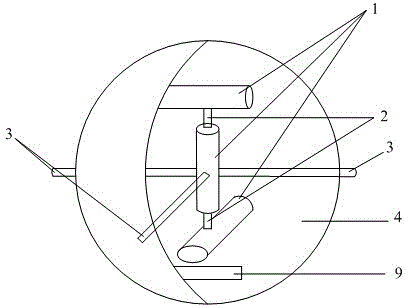

摘要：一種變壓器局部放電超聲矢量陣列定位裝置及其制造方法，所述定位裝置包括箱體，箱體內鑲嵌有成直線型排列的至少三個超聲矢量陣元；所述超聲矢量陣元包括外殼，外殼內設置有無線數據采集模塊、三個壓電式速度傳感器以及定位壓電式速度傳感器的懸掛桿和連接桿；所述三個壓電式速度傳感器通過連接桿上下依次連接，三個壓電式速度傳感器的中心軸線兩兩相互正交，居中的壓電式速度傳感器的中心位于外殼的球心。本發明可直接放置在變壓器油中，通過無線數據采集模塊獲得變壓器油中的局部放電超聲信號，進而完成對局部放電源的定位，具有結構簡單，體積小、指向性好等特點。
- 專利類型發明專利
- 申請人華北電力大學(保定);
- 發明人謝慶;陶珺函;王兵;王亞運;劉熊;律方成;
- 地址071000 河北省保定市永華北大街619號華北電力大學(保定)
- 申請號CN201410414008.2
- 申請時間2014年08月21日
- 申請公布號CN104155586A
- 申請公布時間2014年11月19日
- 分類號G01R31/12(2006.01)I;G01R3/00(2006.01)I;
