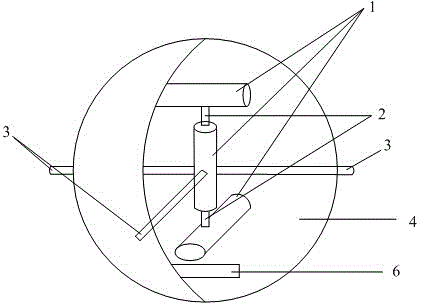

摘要：一種變壓器局部放電定位用矢量傳感器，包括外殼，外殼內設置有三個壓電式速度傳感器、懸掛桿、連接桿和無線數據采集模塊；三個壓電式速度傳感器通過連接桿上下依次連接，三個壓電式速度傳感器的中心軸線兩兩相互正交，居中的壓電式速度傳感器的中心位于外殼的球心；懸掛桿的一端垂直固定在居中的壓電式速度傳感器的表面，另一端伸出外殼表面，所有懸掛桿均處在同一個與居中的壓電式速度傳感器軸線相垂直的平面內，上下兩個壓電式速度傳感器的軸線至懸掛桿所在平面的距離相等。本實用新型可直接放置在變壓器油中完成對局部放電源的定位，具有結構簡單、體積小、指向性好等特點。
- 專利類型實用新型
- 申請人華北電力大學(保定);
- 發明人謝慶;陶珺函;王兵;王亞運;劉熊;律方成;
- 地址071000 河北省保定市永華北大街619號華北電力大學(保定)
- 申請號CN201420473723.9
- 申請時間2014年08月21日
- 申請公布號CN204044299U
- 申請公布時間2014年12月24日
- 分類號G01R31/12(2006.01)I;
